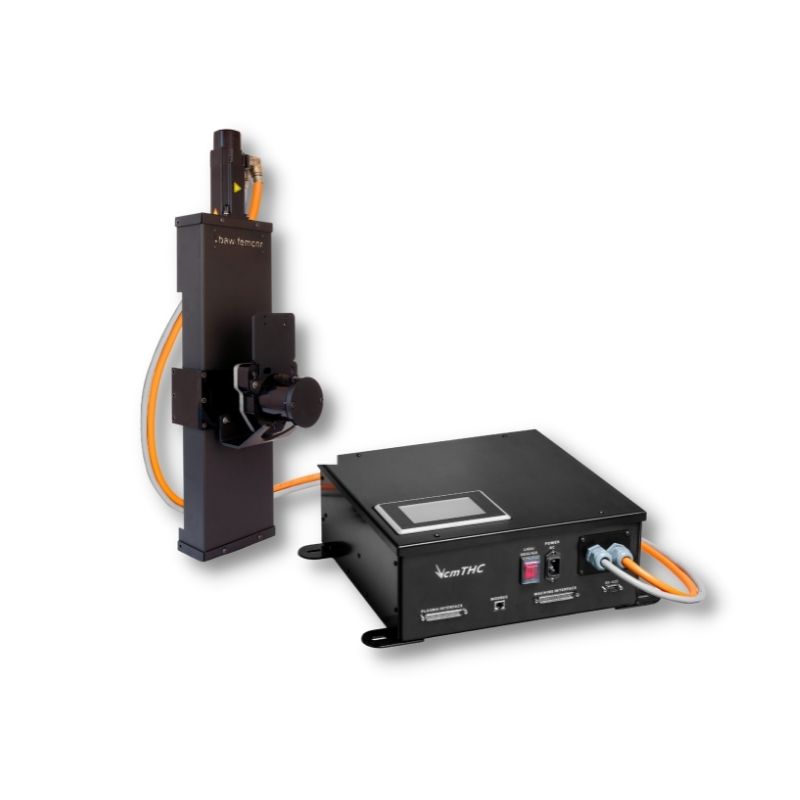

cmTHC

• Assistência técnica Grupo Baw
• Fácil Instalação
• Baixo custo de manutenção
• Fácil programação
• Plug and Play
• Excelente custo benefício
• Precisão e confiabilidade
• Produtos a pronta entrega
• Versatilidade

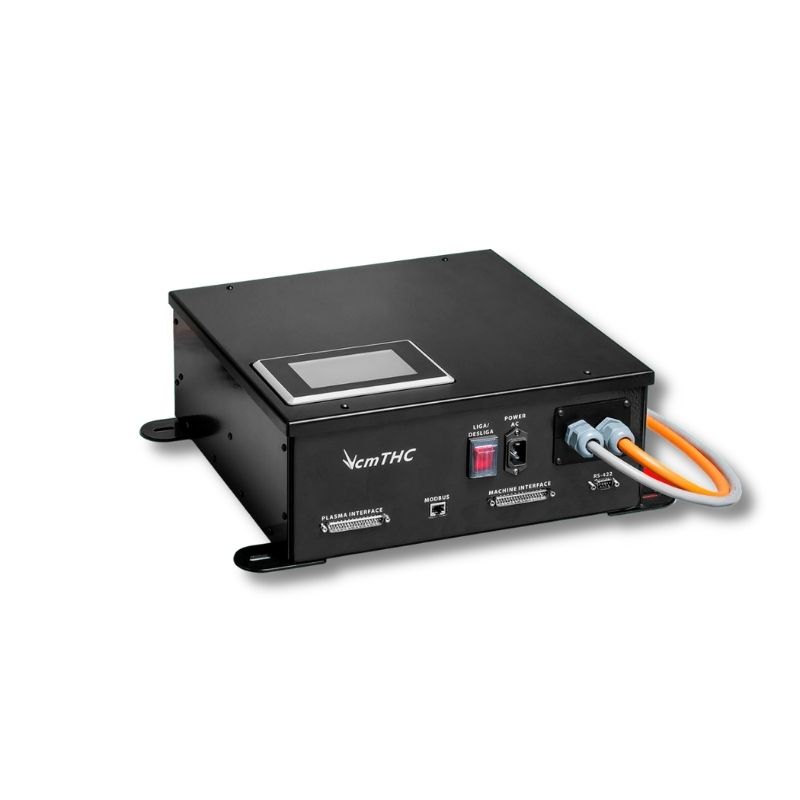

Módulo de controle (servodriver, fonte e conectores)

É responsável pelo controle lógico do sistema, comandando  o elevador da tocha através da tensão do arco e fazendo a comunicação com CNC e a placa de interface da fonte de plasma. A base de todo este controle é um servodriver Kollmorgen/ basic e uma interface de comunicação homem-máquina com visor de cristal líquido de 5”(IHM).

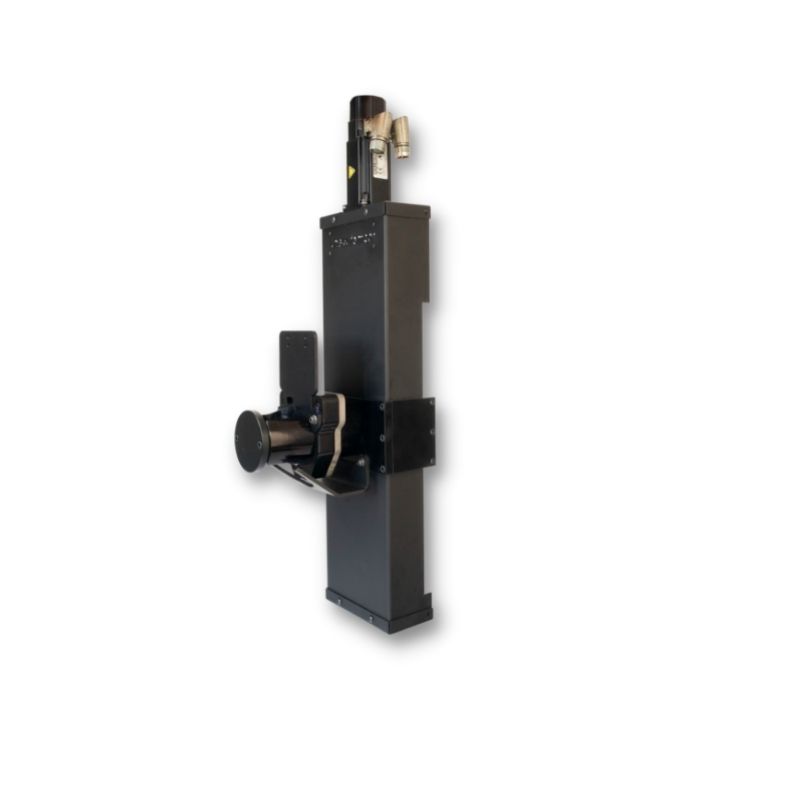

Elevador de tocha (servomotor, slider e anti-colisão);

A estação elevatória da tocha, sob o controle do módulo de controle cmTHC, tem seu curso total limitado em 270mm, movimentado por um servomotor Kollmorgen. Não há sensores de fim de curso, todo este controle é feito por meio de software. Um freio de power-off é acionado sempre que o sistema é desenergizado. Obs: Este modelo de elevador é utilizado em nossas máquinas há mais de 8 anos.

cmTHC com IHM Local

Nesta configuração a interface de comunicação com o  usuário fica sobre o módulo de comando. É aplicada onde existe comunicação serial com o CNC, na qual todos os parâmetros e controles de corte são feitos automaticamente quando a tabela de corte é selecionada.

cmTHC com IHM Remota

Utilizado onde não há comunicação serial entre o módulo de controle e o CNC. Nesta configuração a interface de comunicação com o usuário fica separada do modulo de comando, os parâmetros e controles de corte são inseridos manualmente pelo operador, podendo ser montada de forma a oferecer a melhor visualização e comodidade de operação ao usuário do equipamento.
